三维排水网 日期： [2013-10-27 08:41:45.0]    共阅[5822]次

产品概述

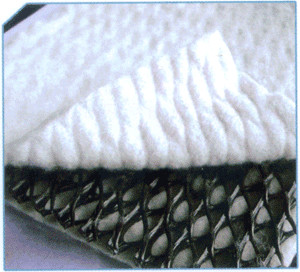

　　是由特有的三维土工网双面粘和无纺土工布制成。融合了土工布（反滤作用）和土工网（排水和加筋作用），起到了"反滤-排水-保护"整体功效。三维复合排水网独特的三维构造，在使用过程中能够承受高压载荷，并能保持相当的厚度，抗拉强度高,耐腐蚀,耐酸碱，排水能力强，从而提供了很高的导水率。

产品特点

排水能力强，能承受长期高压荷载；
极高的抗拉强度和抗剪强度；
减少土工织物嵌入网芯的机率，能保护长期稳定的导水率;
三维复合排水网能承受大于2000kpa的压缩荷载；
远大于普通排水网的抗压能力。

性能参数

排水网芯	单位	规 格
单位面积质量	g/m2	750	1000	1300	1800
厚度	mm	5	6	7	8.0
导水率	m/s	KX10-4	KX10-4	KX10-3	KX10-3
延伸率	%	<50	<50	<50	<50
抗拉强度	KN/m	8	10	12	14
土工布	g/m2	200-200	200-200	200-200	200-200

三维复合排水网施工技术指南

一、复合防排水板路基基床

　　复合防排水板铺设于加固铁路路基基床底面，可有效解决基床地下防排水问题：它既能将路基基床下渗水流 及时引排至路基两侧，同时兼具隔绝地下水上涌、引排地下水的功能，对保证铁路路基基床稳定、提高基床使用 的耐久性及抗水干扰性，延长使用寿命。

　　高速铁路客运专线无碴轨道铁路，要求先下基础具有高平顺性和高可靠性，必须采取可靠的防水措施，保证 路基工程变形、特别是路基基床动力性的长期稳定。土质或软质岩路堑基床必须采取地下排水措施，在基床换填 层底部铺设复合防排水板。两侧设置排水暗沟或盲沟。

　　技术要求

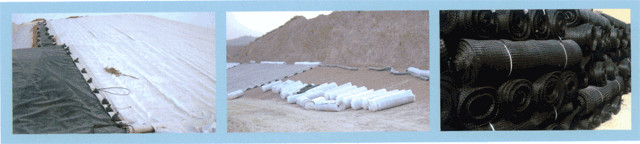

　　复合排放水板（从上至下）由一层两布一膜土工布+高导水率塑料网芯+一层土工布构成，为方便装卸、运输、 存放，出厂成品为最大宽2.5m、单卷最大长度60m的材料卷。在实地施工过程中，应按以下步骤实施：

　　(1)清理场地，基坑开挖到位，并已形成完整的排水系统。

　　(2)现场打开土工合成材料，复合土工膜一面朝上，按横断面方向顺序铺设，并进行必要的搭接，以避免土 工合成材料隆起。在承载力较低的土壤上，可平铺材料，并用U型钉或石头把材料沿着外部边缘（及搭接处） 固定。

　　相邻的卷必须对接：并列铺设的土工网必须沿着长度方向每1.5m用塑料带或胶带固定。如果有风，现场的所 有土工合成材料卷都要用沙袋、轮胎或者其他适合的材料加重。

　　(3)机械、车辆行驶至已整理过的土壤上，不应从本材料表面直接碾过，以避免对材料造成破坏从而造成材 料失效；材料上应覆盖不少于0.15m的合格填料。

　　(4)分层推进填筑上层中粗砂及相应填料，分层碾压至设计标准。如果有需要，反包土工合成材料的外边缘， 避免土壤嵌入已保障材料内部排水通道畅通。
